Votre chaudière ne fonctionne plus ? Il peut s’agir d’une surchauffe ou d’un composant défaillant.

Consultez notre guide de dépannage SAV facile pour comprendre la cause et dépanner votre chaudière électrique.
Si vous souhaitez commander un composant de votre chaudière : https://www.thermogroup.com/commander/sav/

Consultez le tableau de dépannage SAV FACILE en bas de page

Présentation de la chaudière « Mini Europe+ » et de son schéma électrique

Afin de comprendre le rôle des différents composants, prenez connaissance du schema électrique de la chaudière « Mini Europe+ » dans cette vidéo.

Note : Si vous avez opté pour une chaudière de modèle Mini Europe (sans circulateur intégré) le schema électrique est construit de la même façon, sans circulateur (M) et pressostat (DD).

Votre panne peut être du a 3 raisons principales :

– L‘alimentation de la chaudière
– Le circuit de force sur les résistances
– Le circuit de commande

Afin de pouvoir contrôler votre chaudière, il va vous falloir un multimètre avec voltmètre, ampèremètre et ohmmètre

Tableau de dépannage :

Pour comprendre la panne, veuillez suivre les étapes inscrites dans le tableau ci-dessous en commencant a l’étape 1 :

ETAPE	CONSTAT OU ACTION	RESULTAT	ETAPE SUIVANTE

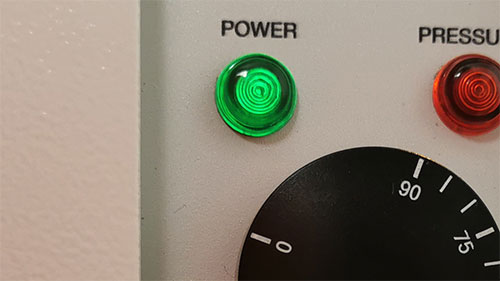

1	LED verte allumée	Oui	2
		Non	6

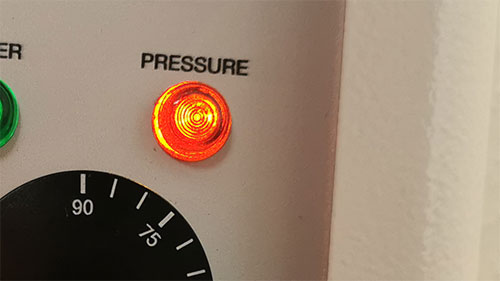

2	LED rouge allumée	Oui	3
		Non	4
3	Mettre la pression du chauffage à 1.2 – 1.5 b	Chauffe	Fin
		Ne chauffe pas	4

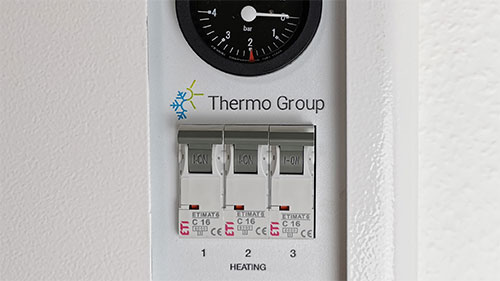

4	Le levier des disjoncteurs SA1 SA2 SA3 est en position haut	Chauffe	Fin
		Ne chauffe pas	5

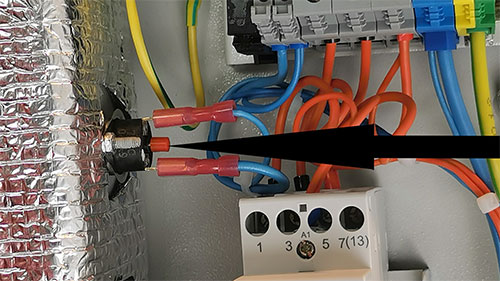

5	Appuyer sur le klixon de sécurité SK2 (90% des problèmes constatés)	Chauffe	Fin
		Ne chauffe pas	11
6	Tension sur le bornier d’alimentation	Oui	7
		Non	8
7	Changer la LED verte		1
8	Contrôler le disjoncteur principale de la maison,	Il y a de l’électricité	9
		Il n’y a pas d’electricité	Contacter votre fournisseur d’énergie

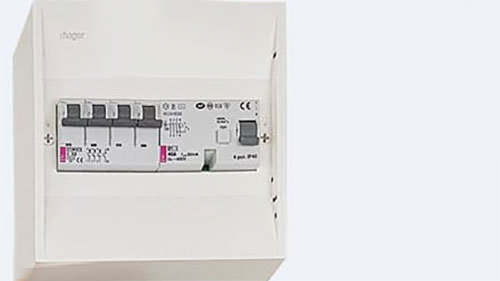

9	Contrôler la ligne d’alimentation de la chaudière disjoncteur et interrupteur différentiel	Il y a de l’électricité	10
		Il n’y a pas d’electricité	Contacter votre electricien
10	La chaudière chauffe	Oui	Fin
		Non	1

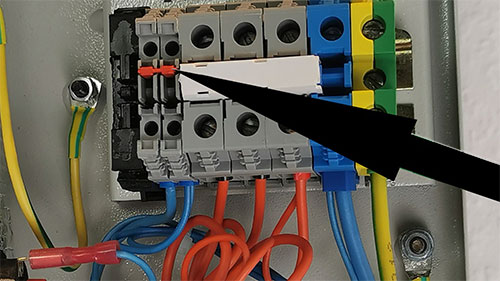

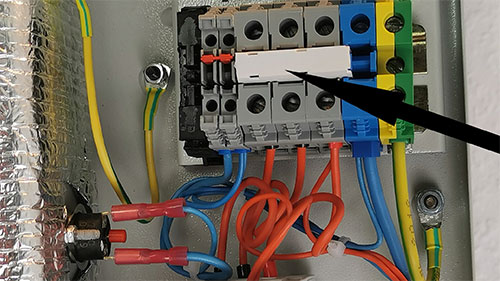

11	Mettre agrafe P1 sur bornier thermostat	Chauffe	12
		Ne chauffe pas	13
12	Contrôler le thermostat et limiteur de température (si présent sur le circuit)	Chauffe	Fin
		Ne chauffe pas	Changer l’équipement Commander

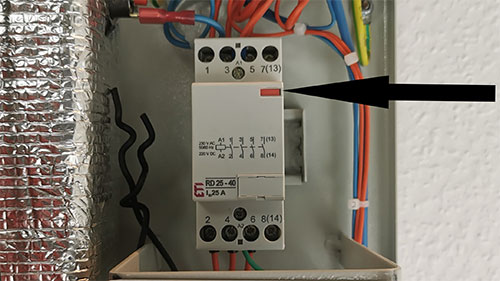

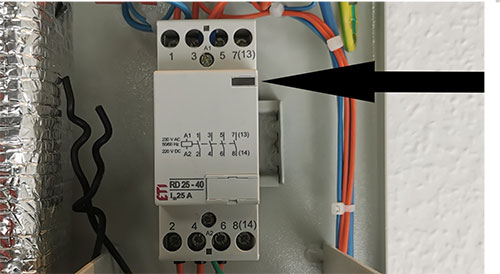

13	Rectangle orange sur le contacteur relais	Oui	16
		Non	14
14	Contrôle du contacteur relais RD	Fonctionne	15
		Ne fonctionne pas	Changer le contacteur relais RD Commander 16
15	Contrôle de la ligne de commande	Fonctionne	16
		Ne fonctionne pas	Changer l’équipement en panne Commander
16	Tension sur la borne 2 – 4 – 6 du contacteur relais RD	Oui	17
		Non	Changer le contacteur relais RD Commander

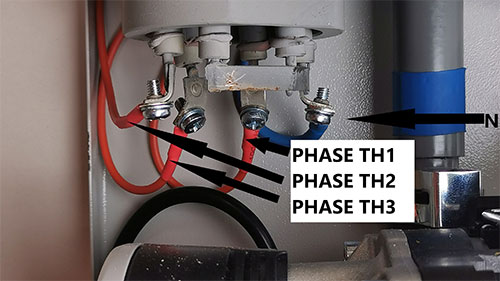

17	Contrôle de la tension sur les résistances H1 – H2 – H3	Il y a de l’électricité	19
		Il n’y a pas d’electricité	18
18	Contrôle de la tension sortie disjoncteur SA1 – SA2 – SA3	Il y a de l’électricité	17
		Il n’y a pas d’electricité	19
19	Contrôle de la résistivité des résistances H1 – H2 – H3	Correct	Chauffe
		Incorrect	Changer la résistance Commander
